不同原礦加工的環(huán)輥磨碳酸鈣對內(nèi)墻乳膠漆性能的影響
碳酸鈣環(huán)輥磨
重質(zhì)碳酸鈣是由天然的碳酸鈣礦石，經(jīng)機(jī)械研磨加上分級系統(tǒng)制得的物理重質(zhì)碳酸鈣，其產(chǎn)品的使用性能與原礦的種類及生產(chǎn)工藝有很大關(guān)系。重鈣作為填料應(yīng)用于乳膠漆中時，起到填充作用，具有一定干遮蓋性能，既降低乳膠漆的成本，又起骨架作用，提高涂膜厚度、硬度、耐水性及耐擦洗等性能。桂林鴻程是碳酸鈣磨粉機(jī)生產(chǎn)廠家，我們生產(chǎn)的HCH1395型碳酸鈣環(huán)輥磨被中國碳酸鈣協(xié)會認(rèn)證為中國碳酸鈣高細(xì)加工領(lǐng)域節(jié)能降耗設(shè)備。今天為大家介紹一下不同原礦加工的環(huán)輥磨碳酸鈣對內(nèi)墻乳膠漆性能的影響。
不同碳酸鈣原礦，由于不同地域的地質(zhì)環(huán)境和礦石成礦條件的差異性，導(dǎo)致不同區(qū)域礦石的晶型晶貌不一，物理性質(zhì)也會不同，當(dāng)其應(yīng)用于下游領(lǐng)域時所表現(xiàn)出的各項性能指標(biāo)也會有所不同。具體到內(nèi)墻內(nèi)墻乳膠漆中時，應(yīng)用不同原礦生產(chǎn)的重質(zhì)碳酸鈣，由于其本身性質(zhì)的不同，因此會對乳膠漆白度、粘度、遮蓋力、光澤及耐洗刷等指標(biāo)產(chǎn)生一定的影響。下面選用大方解石、小方解石及白云石三種原礦，采用碳酸鈣環(huán)輥磨加工成800目重質(zhì)碳酸鈣，測試其物理性質(zhì)、化學(xué)組分和粒子形貌的區(qū)別，并將其添加到內(nèi)墻乳膠漆中，通過測定乳膠漆漆膜白度、粘度、對比率、光澤度及耐洗刷等指標(biāo)來判定不同原礦對內(nèi)墻乳膠漆的性能影響。（資料來源于網(wǎng)絡(luò)）
不同原礦加工的環(huán)輥磨碳酸鈣的物理指標(biāo)

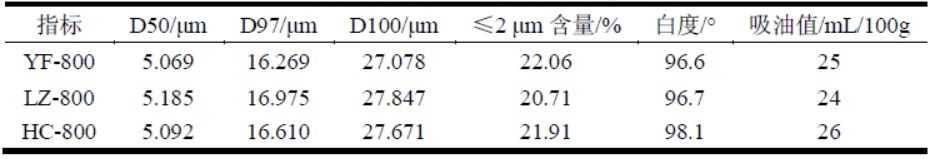

不同原礦加工的碳酸鈣的物理指標(biāo)
從表中可以看出，三種碳酸鈣的白度都在93 以上，其中采用海城白云石原礦生產(chǎn)的HC-800 的白度最高，達(dá)到98.1。從粉體細(xì)度上分析，選用相同的生產(chǎn)設(shè)備，采用相同的工藝參數(shù)生產(chǎn)出的800 目粉體，其粒徑分布基本相同。從吸油值上分析，LZ-800 的吸油值最低，吸油值越低，相對而言對乳液的需求量可能會更小，但是在同等情況下做出的成品可能會偏稀。
不同原礦加工的碳酸鈣的化學(xué)組分

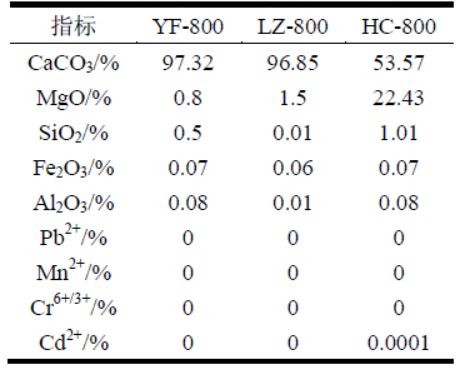

不同原礦加工的碳酸鈣的化學(xué)組分
從表中結(jié)果可以看出，江西永豐大方解加工的YF-800 碳酸鈣含量最高，雜質(zhì)元素和重金屬含量最低；連州小方解加工的LZ-800 的SiO2 最低，相對而言對加工設(shè)備的磨損也會低；海城白云石加工的HC-800，其成分為典型的白云石成分，其中MgO的含量較多，達(dá)到22.43%，碳酸鈣的純度較低，因此粉體一些性能可能會受到影響。
不同原礦加工的碳酸鈣的粒子形貌

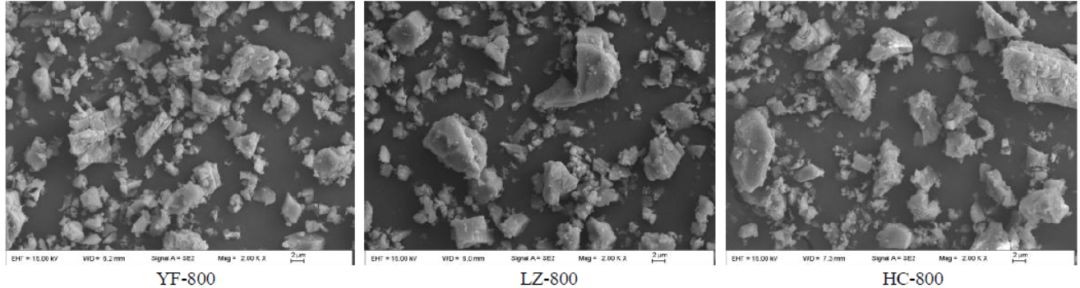

不同原礦加工的碳酸鈣的掃描電鏡圖
上圖放大倍數(shù)為2000 倍。從圖中可以看出，三種碳酸鈣粒子均呈無規(guī)形狀，其中采用大方解生產(chǎn)的YF-800 顆粒表面孔和凹陷較多點，結(jié)晶度更完整，顆粒表面沒有附著太多小顆粒；而其他兩種礦石加工的粉體其表面都附著了一定的小顆粒，有些成為了一些小的團(tuán)聚體。從粒子分布的均勻度上看，YF-800 的粒子分布的更均勻，顆粒的大小基本一致，而其他兩種碳酸鈣顆粒大小差異程度比較大，粒子分布相對不均勻一些。
乳膠漆粘度分析

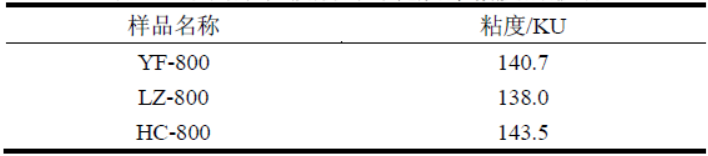

不同原礦碳酸鈣對乳膠漆粘度的影響
從表中可以看出，HC-800 的粘度最大，LZ-800 的粘度最小。這與三種碳酸鈣的吸油值有著一定的關(guān)系，吸油值就越大，相應(yīng)地也增加了對乳液的吸附，提高了整體粘稠度，這與吸油值的測試結(jié)果是一致的。
乳膠漆對比率分析

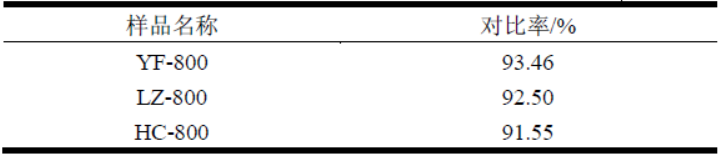

不同原礦碳酸鈣對乳膠漆對比率的影響
從表中可以看出，采用方解石原礦生產(chǎn)的重鈣應(yīng)用于乳膠漆中時其對比率均明顯高于白云石原礦生產(chǎn)的重鈣；在方解石產(chǎn)品中，大方解石生產(chǎn)的重鈣的對比率又比小方解石生產(chǎn)的重鈣高。
乳膠漆漆膜耐洗刷性能分析

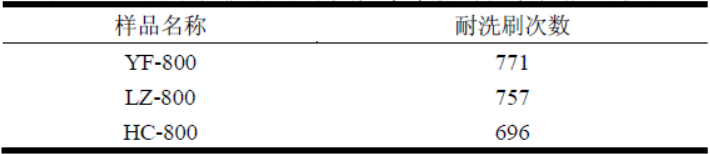

不同原礦碳酸鈣對乳膠漆漆膜耐洗刷性能的影響
從表中 可以看出，采用永豐大方解石加工的YF-800 制備的乳膠漆漆膜的耐洗刷次數(shù)最高，達(dá)到771 次，其次是采用永豐大方解石加工的LZ-800，其耐洗刷次數(shù)為757 次，與YF-800 相當(dāng)，采用海城白云石生產(chǎn)的HC-800 制備的乳膠漆的漆膜耐洗刷性能最差，耐洗刷次數(shù)為696 次，但均大于500 次，完全符合國家標(biāo)準(zhǔn)。
結(jié)論
采用大方解石加工的碳酸鈣產(chǎn)品白度高、雜質(zhì)元素含量低、顆粒分布比較均勻；采用大方解石加工的碳酸鈣應(yīng)用于內(nèi)墻乳膠漆中其對比率及耐洗刷性能明顯優(yōu)于小方解和白云石生產(chǎn)的重質(zhì)碳酸鈣。
